Фанкойл - или вентиляторный доводчик - это устройство, обеспечивающее процесс охлаждения или нагрева воздуха внутри помещения. Является неотъемлемой частью системы кондиционирования «чиллер-фанкойл».

Для упрощения подбора, фанкойлы классифицируют по ряду признаков, самые распространённые:

• По количеству теплообменников: двух- и четырехтрубные системы. В 2-х трубных фанкойлах установлен один теплообменник, а в 4-х трубных – два, для раздельной циркуляции теплоносителя и воды из отопительной системы;

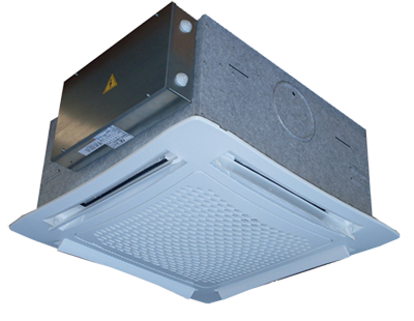

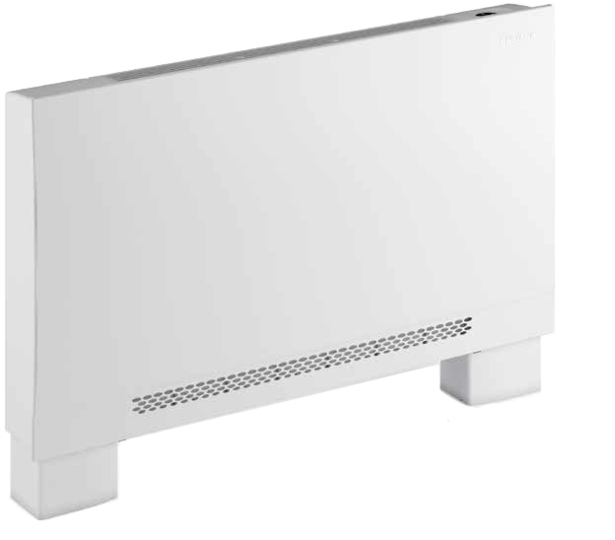

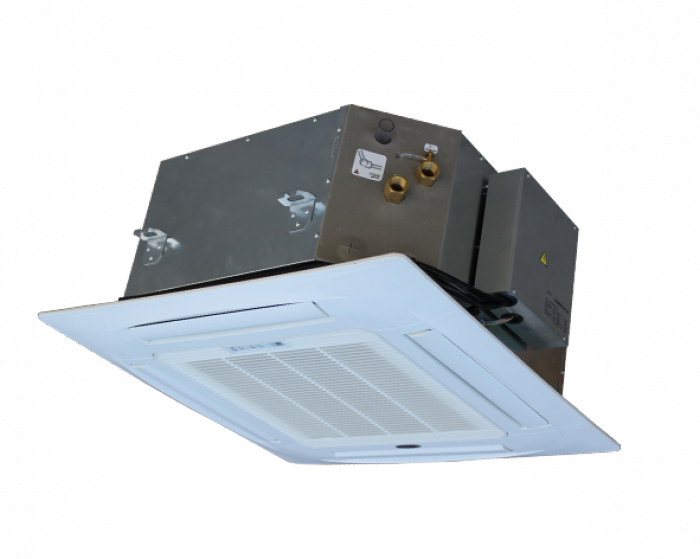

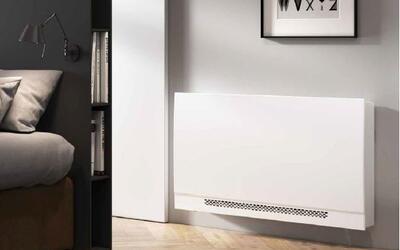

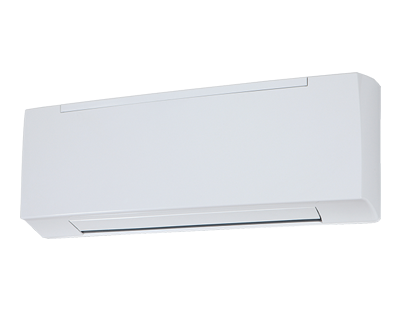

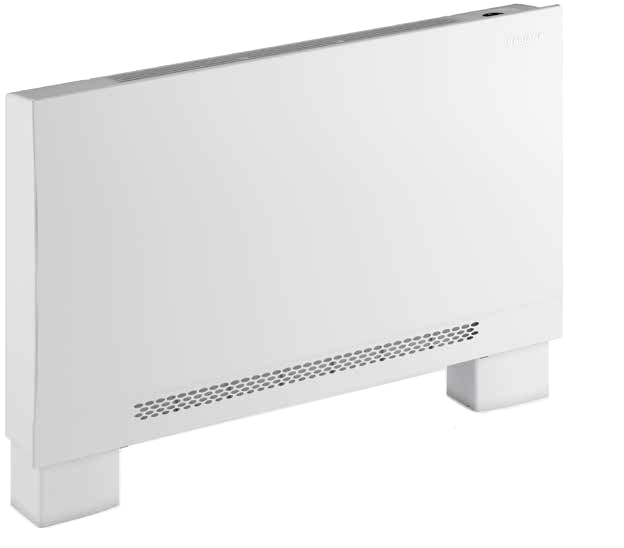

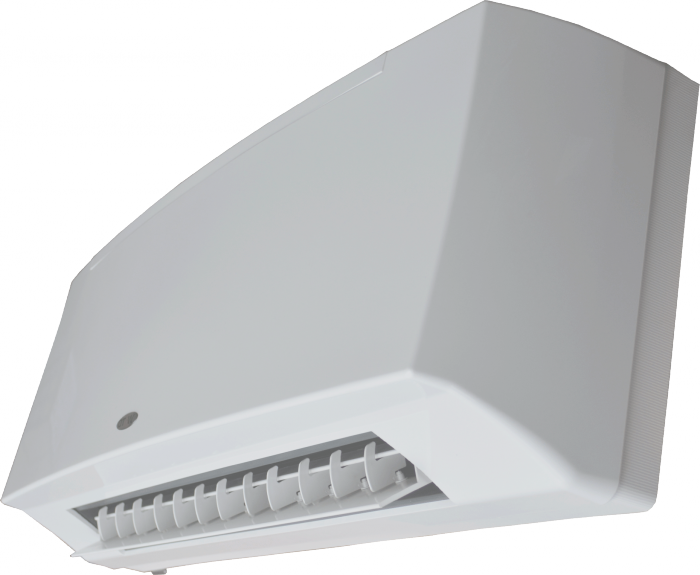

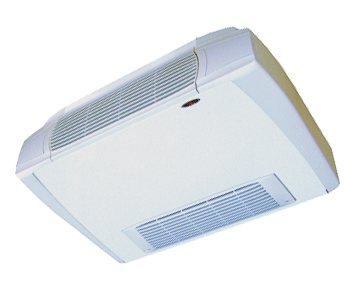

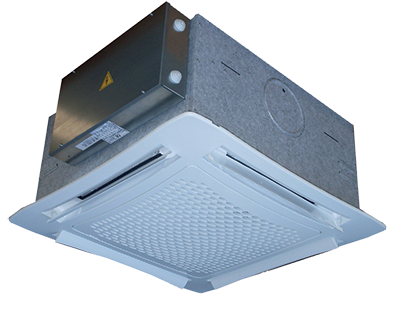

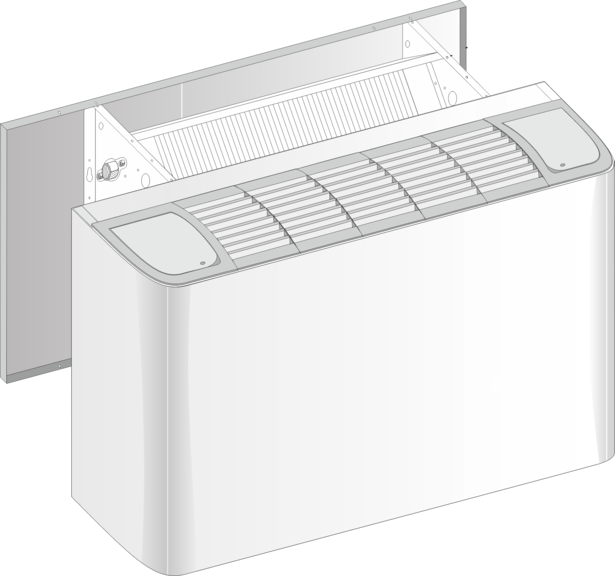

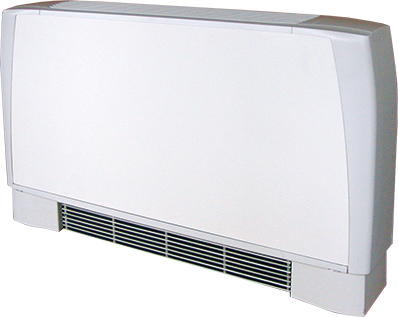

• По типу расположения: канальные, кассетные, настенные, напольные, потолочные.

Помимо этого, фанкойлы отличаются между собой параметрами мощности, размерами, способами управления, внешним исполнением и дизайном, особенностями конструкции.

Чтобы купить фанкойл подходящий именно вам, рекомендуем обратиться к нашим специалистам за профессиональной помощью. Они подберут оптимальный вариант устройства и проконсультируют по вопросам его монтажа, сервиса и дальнейшей эксплуатации.

• Универсальность в использовании, возможность эксплуатации в помещениях различного назначения – жилых, офисных, торговых или производственных;
• Совместимость с другими устройствами, обеспечивающими вентиляцию и кондиционирование воздуха в помещении;
• Возможность автономной работы, независимо от остального оборудования, подключенного к системе;
• Многофункциональность, возможность выбрать наиболее подходящий режим работы и его контроль с помощью пульта управления или приложения на мобильном телефоне;
• Широкий модельный ряд, позволяющий выбрать фанкойл, полностью соответствующий условиям эксплуатации и параметрам помещения, нуждающегося в кондиционировании воздуха.

Фанкойл является элементом централизованной системы кондиционирования воздуха в помещении. Потому, установка самих фанкойлов, разводка трубопроводов от чиллера к доводчикам осуществляется на этапе строительства или реконструкции объекта, согласно проектной схеме.

При выборе фанкойла необходимо учитывать ряд факторов (площадь помещения, целевое использование помещения, количество людей, техники и многое другое). При этом подбор оборудования делится на два этапа: по техническому оснащению и по типу системы.

Важно сделать акцент на технические характеристики фанкойлов, ведь это значительно влияет на эффективность кондиционирования воздуха.

А тип фанкойла определяется исходя из планируемого места установки. Поэтому для правильного и точного подбора фанкойлов следует обратиться к профессионалам. Наши специалисты с многолетним опытом работы в сфере климатического оборудования смогут рассчитать и подобрать оборудование согласно всем требованиям.

На этапе выбора фанкойлов необходимо учитывать различные параметры, такие как:

• тип и площадь помещения и его особенности;
• высота потолков;
• освещение (расположение окон), наличие осветительных приборов и их количество;
• количество людей в помещении;
• количество компьютеров или другой техники обладающей большой теплоотдачей.

Также на подбор доводчиков влияет планируемое место установки. Фанкойлы бывают: канальные, кассетные, напольные, настенные, потолочные. Очень важно придать значения типу оборудования, ведь от этого будет зависеть эффективность работы и его функциональность.

При выборе фанкойла стоит обратить внимание на:

• технические характеристики (тепловая мощность, расход воздуха, тип и мощность электродвигателя, уровень шума, дальность потока воздуха и т.д.);
• уровень энергопотребления;
• теплопроизводительность;
• особенности монтажа и эксплуатации;
• дизайн;
• дополнительные опции и автоматика.

На нашем сайте Вы сможете найти подходящие фанкойлы и всю необходимую автоматику. А наши специалисты помогут с подбором оборудования согласно ваших требований и потребностей.

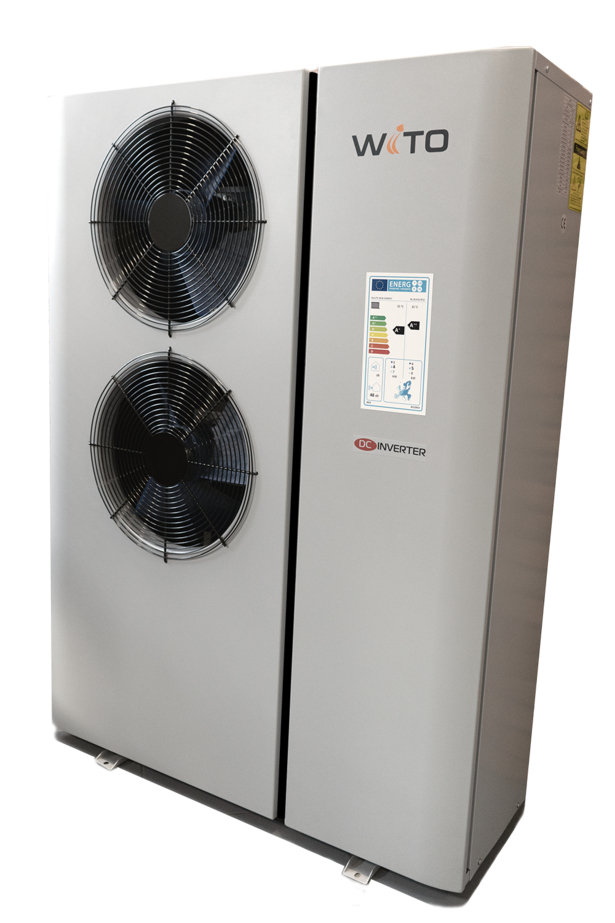

Чиллеры – это промышленные устройства для охлаждения жидкости (вода, концентрат гликоль). Их используют для обеспечения комфорта крупных производственных или коммерческих зданий в теплое время года. Во многих сферах промышленности без чиллеров не обходится ни один процесс охлаждения.

Мощность варьируется от 5 кВт до нескольких МВт.

Чиллер можно сравнить с наружным блоком кондиционера, к которому подключено большое количество внутренних блоков - фанкойлов. Поэтому такая система называется «чиллер-фанкойл». Принцип работы чиллера таков, что к нему можно подключить любые типы фанкойлов и их комбинации.

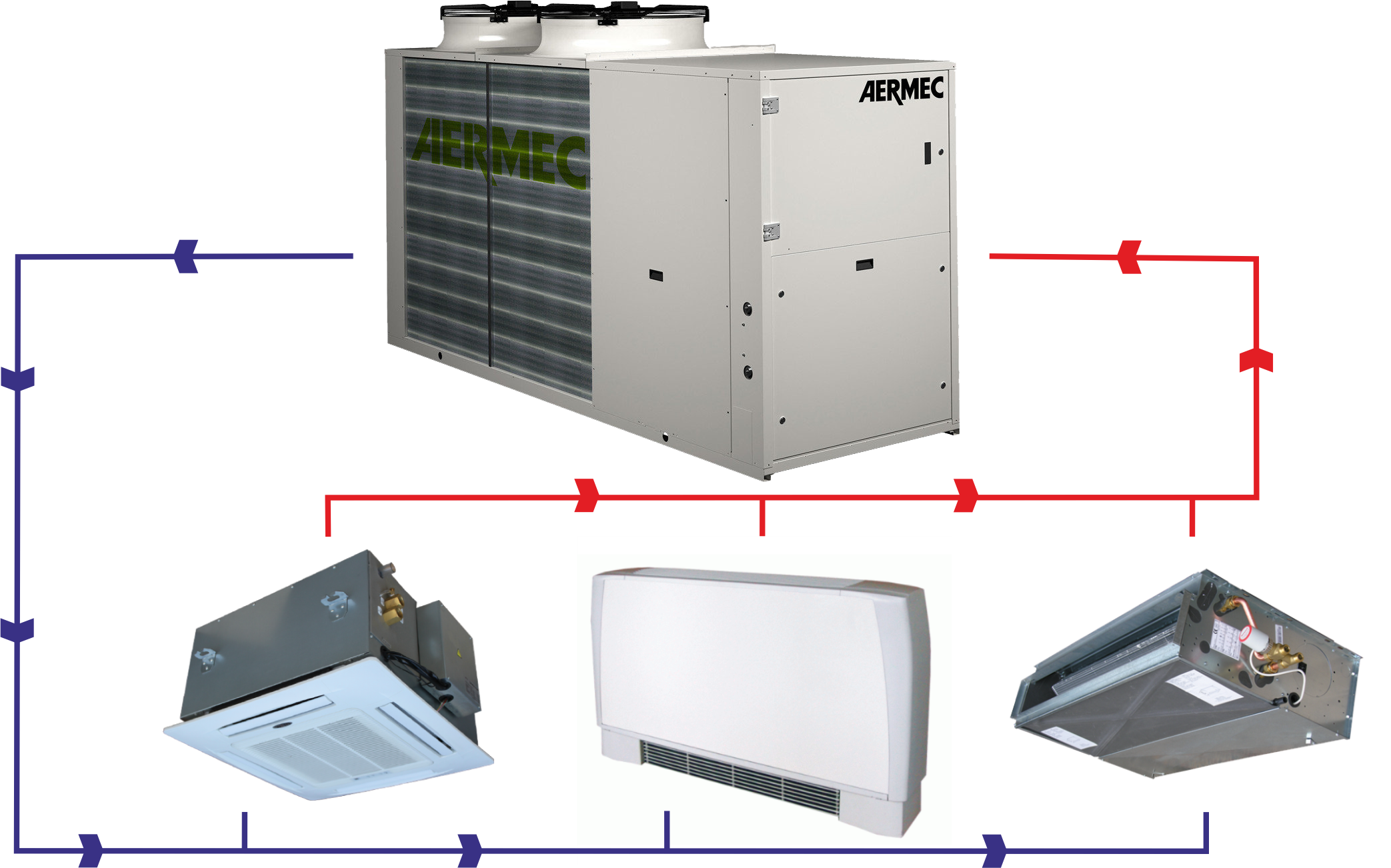

Система чиллер-фанкойл представляет собой систему кондиционирования воздуха, состоящую из внешнего блока – чиллера и внутреннего – фанкойла. В качестве теплоносителя используется вода или водно-спиртовой раствор. Данным способом кондиционирования можно регулировать и поддерживать температурный режим одновременно в нескольких комнатах, но управлять микроклиматом в каждой индивидуально.

• Основной функцией данного оборудования является изменение температуры воздуха, а вот его очищение это уже вспомогательная и опциональная возможность.
• Общие габариты системы довольно внушительные, да и монтаж возможен только на этапе строительства или реконструкции здания.
• Также, габариты усложняют монтаж, для него потребуется гораздо больше количество специалистов, чем при установке кондиционера.
• Для дальнейшего техобслуживания необходимо привлекать квалифицированных специалистов.

В сравнении с привычными нам кондиционерами, система чиллер-фанкойл имеет ряд преимуществ:

• Удобство и простота в монтаже таких систем обусловлена тем, что к одному чиллеру можно подключать неограниченное количество фанкойлов, а расстояние между ними будет зависеть только от мощности чиллера или насосной станции.
• Чиллер, как правило размещают на крыше здания, что позволяет сохранить фасад. А фанкойлы имея широкий модельный ряд, могут своим дизайном, как подчеркнуть стилистику помещения, так и не выделяться вовсе.
• Система чиллер-фанкойл может работать круглогодично, независимо от температуры воздуха или погодных условий на улице.
• Благодаря большому количеству фанкойлов, пользователь может устанавливать и регулировать температурный режим в каждой комнате индивидуально.
• Хладагентом в данной системе является вода или водно-спиртовой раствор, что в отличие от газового хладагента в сплит-системах, делает его более безопасным в случае утечки.

Во время монтажа системы чиллер-фанкойл учитываются множество параметров, которые необходимо просчитать перед началом работ.

Одним из первых составляется точный гидравлический расчет. Необходимо правильно подобрать диаметры трубопроводов: диаметры магистралей отличаются от диаметров подключения трубопроводов (часто в сторону увеличения).

Затем нужно рассчитать нагрузки на опорные конструкции. Средний вес чиллеров около 4-5 тонн. Спроектированные рамы и фундаменты должны снижать уровень шума и вибрации от чиллеров.

Во время работы охлаждающая установка и насосная станция создают повышенную вибрацию, которая по трубной разводке может передаваться в помещения, где расположены фанкойлы. Качественный монтаж чиллера проводится с обязательным использованием амортизирующих прокладок. А при монтаже фанкойлов необходимо предусмотреть мероприятия по снижению вибрации через крепления к потолку.

Обязательно должна быть рассчитана и спроектирована система электроснабжения, так как у чиллеров высокий пусковой ток.

Чтобы при необходимости можно было демонтировать фанкойл с минимальным сливом системы используют запорную арматуру.

И финальным является расчет дренажной системы. Наклон дренажа выполняется с уклоном минимум 1 см на метре. Дренажные помпы устанавливаются на максимальной высоте, которая определяется рабочей точкой помпы. Таким образом дренаж протекает самотеком.

Последовательность действий при монтаже:

• Установка чиллера и фанкойлов на подготовленные места;
• Сборка узла обвязки (краны, манометр, термометр, трехходовой клапан);
• Прокладка и теплоизоляция трубопроводов;
• Создание дренажной системы;
• Подключение к электросети;
• Опрессовка (проверка герметичности системы);
• Подача воды (также сопровождается проверкой герметичности).

По завершению монтажа проводятся пуско-наладочные работы и проверяется готовность системы к эксплуатации.

Фанкойлы используют для обогрева или охлаждения помещений независимо от их типа. Широко используются в жилых, офисных, торговых, промышленных, производственных, складских и др. помещениях.

Благодаря широкому модельному ряду можно подобрать фанкойл по техническим характеристикам и дизайну, как для коттеджа, гостиницы, магазина, ресторана, спорт клуба, так и для завода или фабрики.

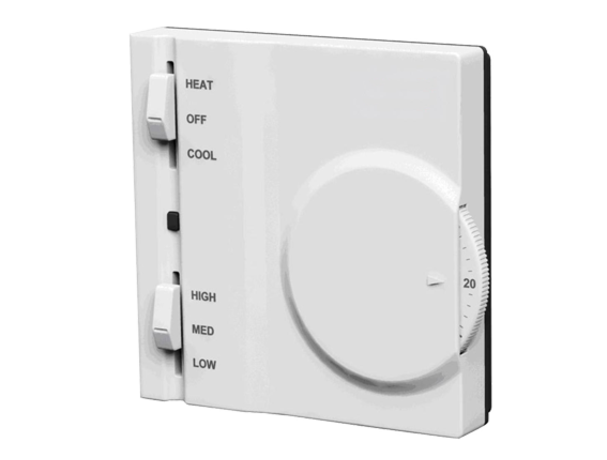

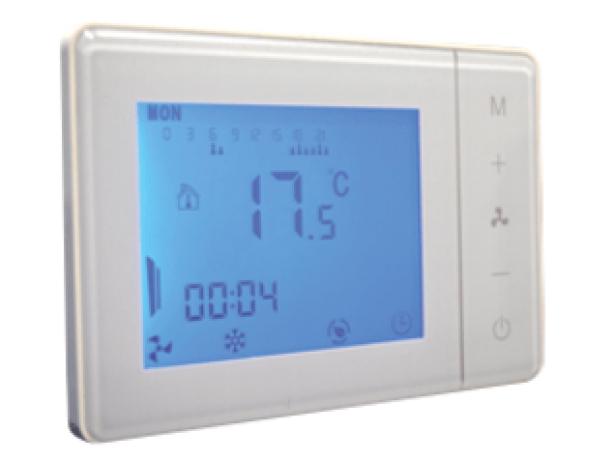

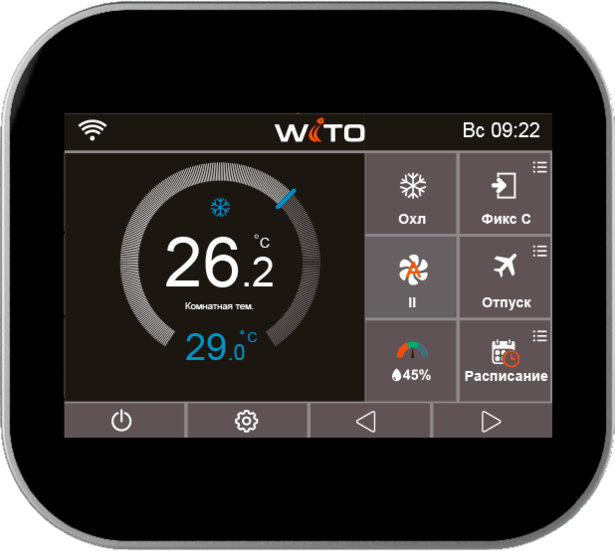

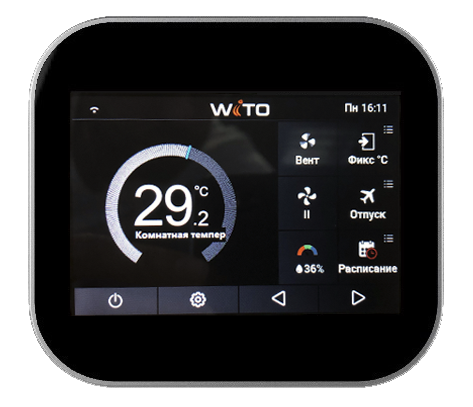

Для поддержания постоянной необходимой температуры воздуха в помещении существует управление работой фанкойлов. Для местного управления используются пульты управления. Они бывают инфракрасные, проводные, комбинированные (проводные с инфракрасным пультом в комплекте, напр. WT 908) и термостаты с возможностью удаленного управления по wi-fi (напр. WT 10)

Проводные термостаты отличаются своей надежностью и долговечностью, т.к. размещаются обычно стационарно на стене и подключаются к фанкойлу и клапану проводом.

Существует два способа регулирования температуры воздуха в помещении с помощью фанкойлов. Первый способ заключается в том, что при достижении нужной температуры в помещении термостат отключает питание двигателя вентилятора теплообменника внутри фанкойла. При увеличении температуры на 1-2 °С, термостат снова включит питание двигателя вентилятора. Таким образом, происходит периодическое включение/выключение вентилятора фанкойла, за счет чего и поддерживается необходимая температура воздуха в помещении.

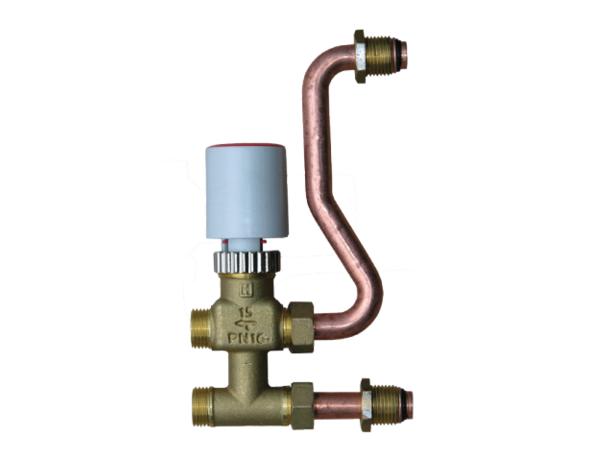

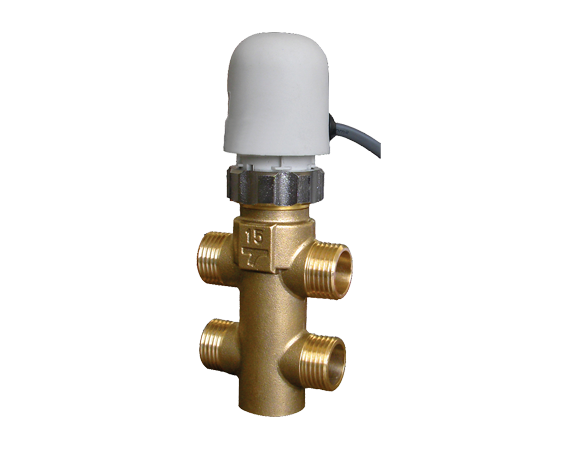

Второй способ предполагает регулировку подачи воды в теплообменник фанкойла. Это осуществляется за счет установки перед фанкойлом 3-х ходового клапана. (клапана серии  KNP и KN). В большинстве случаев этот элемент не входит в комплектацию фанкойла, его надо приобретать дополнительно.

Для точного расчета мощности фанкойла необходимо учитывать ряд факторов: площадь помещения, высота потолков, освещение (расположение окон), лампочки, количество людей в помещении, количество компьютеров или другой техники обладающей большой теплоотдачей.

Но если необходимо просчитать мощность примерно на начальных этапах планирования, можно воспользоваться формулой - 1 кВт холода на 10 м2 помещения.

Потребляемая электрическая мощность фанкойла составляет 100-500 Вт и зависит от мощности электродвигателя вентилятора.

Фанкойл состоит из нескольких основных элементов:

• Фильтры потоков входящего воздуха.
• Теплообменники, охлаждающие или нагревающие воздух.
• Вентилятор, направляющий потоки воздуха и обеспечивающий их циркуляцию.
• Управляющая панель. Может быть представлена дистанционным пультом.

Основными отличиями фанкойлов от сплит-систем являются:

Хладагентом в фанкойлах выступает вода или водный раствор, в отличии от кондиционеров в которых используется фреон.

Монтаж и монтажные работы системы чиллер-фанкойл требует больше дополнительного оборудования и временных затрат, чем сплит-система. А также система чиллер-фанкойл устанавливается на этапе строительства, а кондиционер можно установить в любой момент в уже эксплуатируемом помещении.

К одному чиллеру можно подключить неограниченное количество фанкойлов и расстояния между ними зависят только от мощности чиллера. А в мультисплит системах ограничено как количество внутренних блоков, так и длина фреоновых трасс.

При использовании системы чиллер-фанкойл, регулировать охлаждение воздуха можно отдельно в каждом помещении, а также система может работать на кондиционирование и обогрев одновременно.

В отличие от фанкойлов, сплит-системы предназначены для кондиционирования небольших помещений с максимальной площадью до 2000 м2.

Кондиционеры в своей работе используют исключительно внутренний воздух помещения, это в большинстве случаев происходит отдельно от вентиляции. Фанкойлы легко подключить к приточно-вытяжной установке и во многих помещениях их часто устанавливают в вентиляционные каналы.

В случае утечки воды выявить и устранить причину гораздо легче и дешевле, чем фреона. Также, замена и ремонт водопроводных труб обходится намного экономически выгоднее, чем дорогостоящих фреоновых магистралей.

При выборе производителя фанкойлов необходимо обратить внимание на страну происхождения бренда, признанным лидером по производству качественной и долговечной холодильной техники является Италия.

Компания WITO является официальным дилером итальянской климатической техники Sabiana с более чем полувековой историей.

Фанкойлы производителя WITO имеют ряд преимуществ, которые делают его лидером на рынке климатической техники:

• низкий уровень шума;
• современный дизайн;
• высокая эффективность;
• широкий выбор дополнительных опций;
• низкий уровень энергопотребления;
• простой монтаж и эксплуатация.

Компания WITO имеет широкий ассортимент фанкойлов, который удовлетворит потребности покупателей: от небольшого коттеджа или квартиры до огромных ТРЦ и бизнес-центров.

Цена фанкойлов WITO зависит от следующих факторов:

• мощность фанкойла (холодопроизводительность от 1,6 кВт до 42,0 кВт);
• статический напор (до 150 Па);
• 2-х трубные или 4-х трубные;
• дополнительные опции (термостаты, 3-х ходовые клапана, электростатические фильтра, насадки, решетки).

Потребляемая электрическая мощность фанкойла напрямую зависит от мощности электродвигателя.

Энергопотребление фанкойлов компании WITO на средней скорости работы электродвигателя в серии:

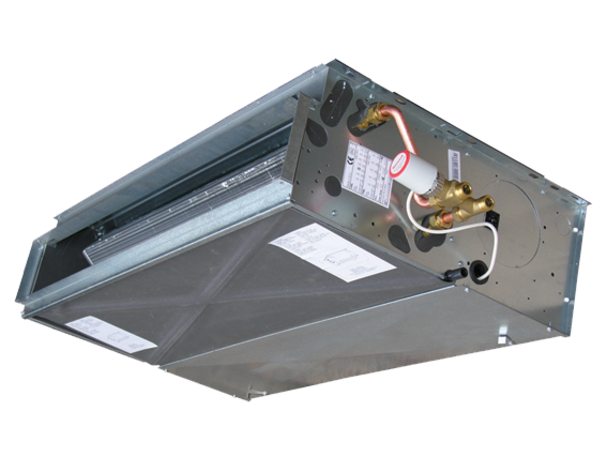

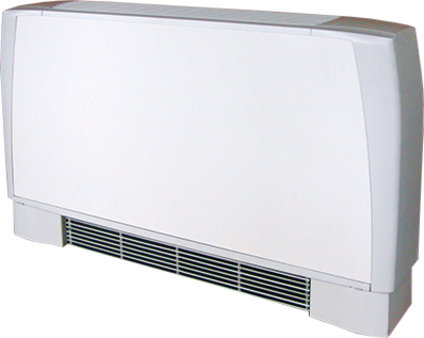

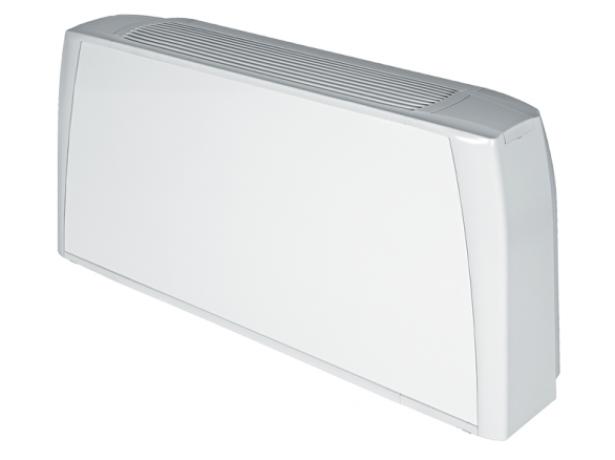

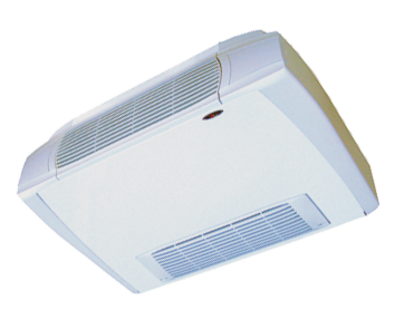

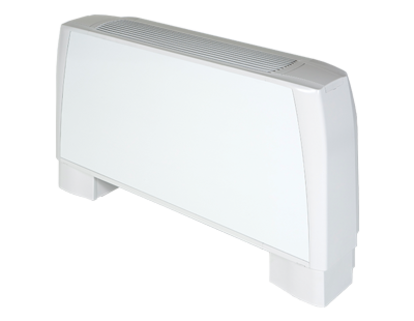

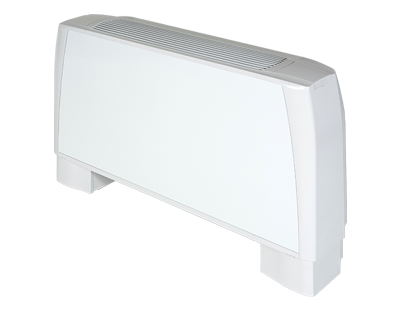

• Vierro - от 22 Вт/ч до 108 Вт/ч

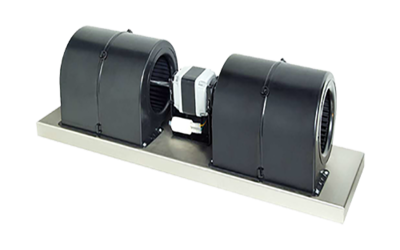

• Vierro с ECM-мотором - от 11 Вт/ч до 19 Вт/ч

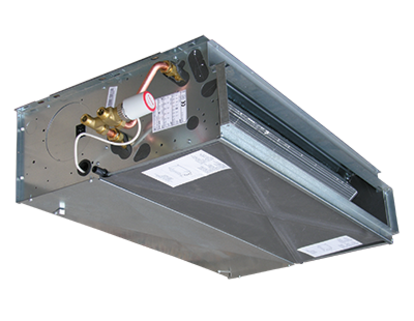

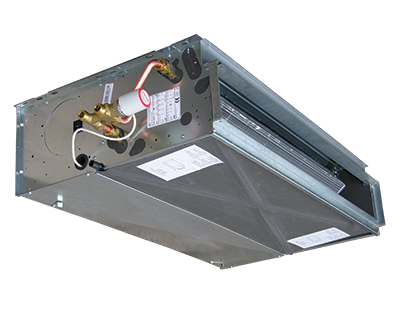

Более мощные средненапорные канальные фанкойлы имеют следующие показатели энергопотребления на средней скорости работы электродвигателя:

• CEM от 41 Вт/ч до 213 Вт/ч
• CEM с ECM-мотором от 37 Вт/ч до 98 Вт/ч

Фанкойлы WITO являются одним из самых энергосберегающих на рынке Европы.

Требования к воздуху помещения, в котором эксплуатируется фанкойл:

• температура воздуха в помещении, без протока теплоносителя - 0÷40°С;
• содержание пыли и твердых примесей не более 10 мг/м3.

А также не допускается присутствие в воздухе веществ, агрессивных по отношению к углеродистым сталям, алюминию и меди (кислоты, щелочи), липких либо волокнистых веществ (смолы, технические волокна и пр.).

Чиллер необходим фанкойлу как внешний блок сплит-системы нужен внутреннему. Он производит тепло или холод, обеспечивая работу системы чиллер-фанкойл.

Все зависит от конкретной модели. У напольно-потолочных фанкойлов трубки обычно подключаются с боковой стороны, у потолочный – с задней. У кассетных фанкойлов – во внутренней части, которую обычно прячут в подвесных потолках.

Установка такого фанкойла ничем не отличается от монтажа обычного. Вообще, режим работы (обогрев или охлаждение) зависит от чиллера, а не от фанкойла. Соответственно, он задается централизованно для всей системы.

Нет, каждый фанкойл – это отдельное устройство и напрямую связан только с чиллером. Конечно, можно подключить центральный контроллер, который бы отслеживал температурные режимы, но это не будет межблочной связью.

Установку АБХМ часто называют абсорбционным чиллером, но ее принцип работы существенно отличается. В ней используются камеры с пониженным давлением, за счет чего можно эффективно получать тепло или холод, используя низко потенциальную среду.

По эффективности АБХМ во многих случаях превосходит чиллер. Ее коэффициент преобразования выше в определенных диапазонах температур.
